一、產品簡介

　　WX-SQ2便攜式風向風速儀（具備省級校準證書）又稱手持式氣象儀，是一款攜帶方便，操作簡單，集風速、風向于一體的可移動式氣象觀測儀器。

　　系統采用精密傳感器及智能芯片，能同時對風向、風速進行準確測量。通用USB通訊接口，使用配套的USB線纜即可將數據下載到電腦，方便用戶對氣象數據的進一步處理分析。

　　本儀器可廣泛應用于氣象、環保、機場、農林、水文、軍事、倉儲、科學研究等領域。

　　風速測量部分采用了微機技術，可以同時測量瞬時風速、瞬時風級平均風速、平均風級和對應浪高等參數。它帶有數據鎖存功能，便于讀數。風向部分采用了自動指北裝置，測量時無需人工對北，簡化測量操作。

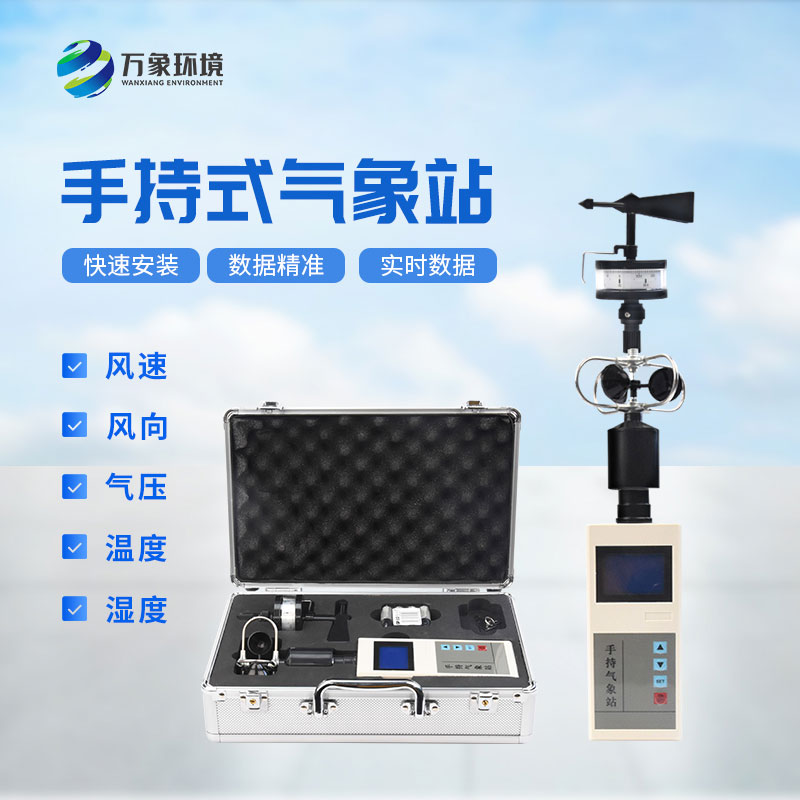

　　本儀器為精密儀器，配備高級鋁合金手提儀器箱(外形：300*200*160)，為儀器提供良好保護，同時便于攜帶。

　　本儀器體積小，重量輕，功能全，可廣泛用于農林、環保、海洋、科學考察等領域測量大氣的風參數。

　　二、工作原理

　　風向部分：由風向標、風向度盤(磁羅盤)等組成，風向示值由風向指針在風向度盤上的位置來確定。

　　風速部分：采用傳統的三環旋轉架結構，儀器內的單片機對風速傳感器的輸出頻率進行采樣、計算，最后儀器輸出瞬時風速、一分鐘平均風速、瞬時風級、一分鐘平均風級、平均風速及對應的浪高。測得的參數在液晶顯示器上用數字直接顯示出來。

　　1、風速技術指標

　　測量范圍 0～30m/s

　　起動風速 0.8m/s

　　測量精度 ±(0.3+0.03v)m/s(v指示風速)

　　風速參數 瞬時風速、平均風速、瞬時風級、平均風級、及其對應浪高

　　顯示分辨率 0.1m/s(風速)1級(風級)0.1m(浪高)

　　2、風向技術指標

　　測量范圍 0～360度，16個方位

　　起動風速 1.0m/s

　　測量精度 ±1/2方位

　　風速定北 自動

　　3、工作環境

　　溫度 -10～45°C;濕度 ≦100%RH(無凝結)

　　4、供電電源

　　3V(3.4～2.68V)5號電池2節

　　5、尺寸410x100x100立方毫米

　　6、重量0.5kg

　　三、使用方法

　　1、風向測量部分

　　1)在觀測前應先檢查風向部分是否垂直牢固地連接在風速儀風杯的護架上并反向旋轉托盤螺母使支撐桌方向度盤的托盤下降，使軸尖與雛形軸承接觸。

　　2)觀測時應在風向指針穩定時讀取方位讀數。

　　2、風速測量部分

　　確認儀器內已裝上電池，本儀器采用的是3節5#1.5干電池，請注意不要采用可充電電池，它的輸出電壓只有1.2V，電壓不夠，打開儀器的后蓋板，將3節5#干電池裝入電池架內，(注意電池電極一定要正確)電池裝入后，儀器可能處于投電狀態，也可能處于斷電狀態，這是可用面板上的電源開關，來控制電源的開與關。

　　請參看儀器的面板布置圖，儀器投電后首先進行顯示器的自檢，顯示器上所有可能用到的筆畫都大約顯示2秒鐘，然后儀器便進入測量狀態。

　　按鍵功能為：A——瞬時風速B——平均風速C——瞬時風級D——平均風級E——對應浪

　　瞬時、平均風速單位：m/s,瞬時、平均風級的單位?:級， 對應浪高的單位:m

　　儀器運行時，測量瞬時風速、平均風速、瞬時風級、平均風級、對應浪高這5個參數，只能顯示其中的一個參數。顯示參數由風速顯示鍵和風級顯示鍵用來切換，每按一次風速鍵顯示參數就在瞬時風速和平均風速之間切換，每按一次風級顯示鍵顯示參數就在瞬時風級，平均風級對應浪高之間切換與此同時單位的標志記號也作相應的切換。

　　每按風速鍵：顯示時相應的位置上會出現小數點。風速、浪高參數小數點后保留一位，風級顯示整數，沒有小數點顯示。

　　平均風速、平均風級、對應浪高需要有一分鐘的采樣時間，所以在投電后一分鐘內，或鎖存折消后一分鐘內，不能得到正確的平均值，一直要等到采樣時間大于一分鐘以后，顯示器才顯示有效的參數值。

　　3)觀測后為了保護軸尖與雛形軸承，正向旋轉托盤螺母，使托盤升起，托起方向度盤，從而使軸尖與雛形寶石軸承離開。

　　鎖存顯示按鍵可以使儀器在測量狀態和鎖存狀態之間切換。在測量狀態時按一下鎖存顯示鍵，儀器進入鎖存狀態，測量值鎖存后，顯示值被鎖定。

　　在鎖存狀態時按一下鎖存鍵，鎖存功能消失，表示儀器回到測量狀態。

　　由于采用的是小型干電池，所存電能有限，所以使用完畢后應及時關閉電源，取出電池以延長電池的使用壽命。

　　由于儀器內有嚴密的機械結構，所以使用時應小心，不得摔碰。
